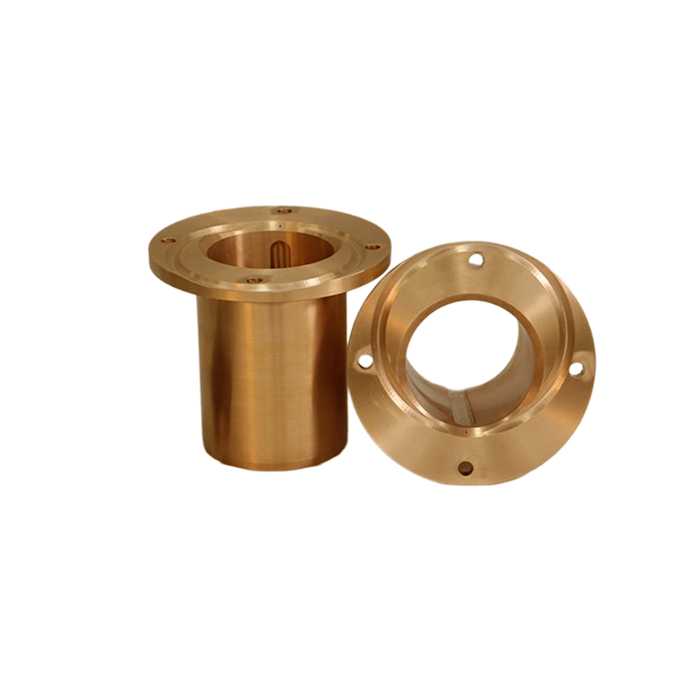

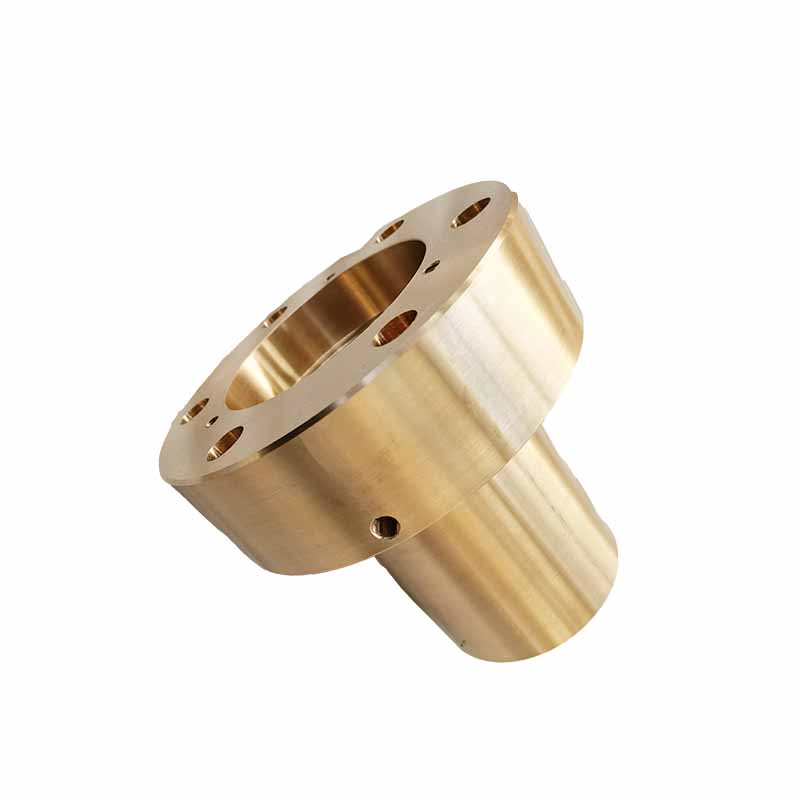

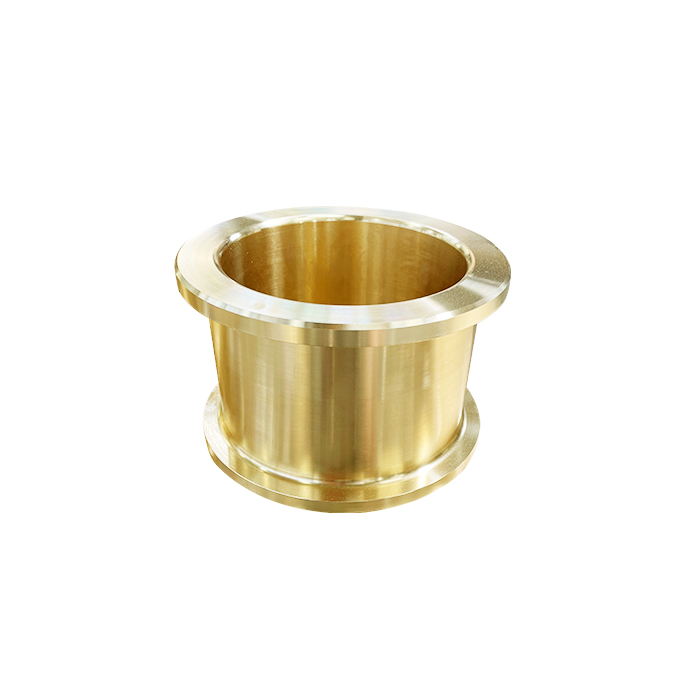

法兰铜导套是一种机械零件，通常用于导向、支撑或减少摩擦的场合。以下是其关键特点和应用：
铜材质：主体由铜或铜合金（如青铜）制成，具有良好的耐磨性、自润滑性和耐腐蚀性。
法兰设计：一端带有法兰（凸缘），便于安装固定，防止导套轴向移动。
导向作用：为轴、杆或活塞提供精确的直线运动导向。
减少摩擦：铜的软性可降低与运动部件的摩擦，延长使用寿命。
支撑保护：保护运动部件免受磨损，同时避免金属直接接触产生的噪音。
液压/气动系统：用于气缸、油缸的导向。
模具行业：在冲压模具中导正冲头或顶针。
机械设备：如机床导轨、自动化设备的滑动部件。
| 铜合金类型 | 常见牌号（国标/美标） | 特性与适用场景 |
|---|---|---|
| 锡青铜 | ZCuSn10Pb1 (SAE C93700) | 高耐磨、耐腐蚀，用于重载低速场合（如轧机轴承） |
| 铝青铜 | ZCuAl10Fe3 (SAE C95400) | 高强度、耐冲击，适合高温高压环境（如船舶配件） |
| 黄铜 | ZCuZn25Al6Fe3Mn3 (SAE C86300) | 成本低，用于中低载荷（如水泵轴套） |

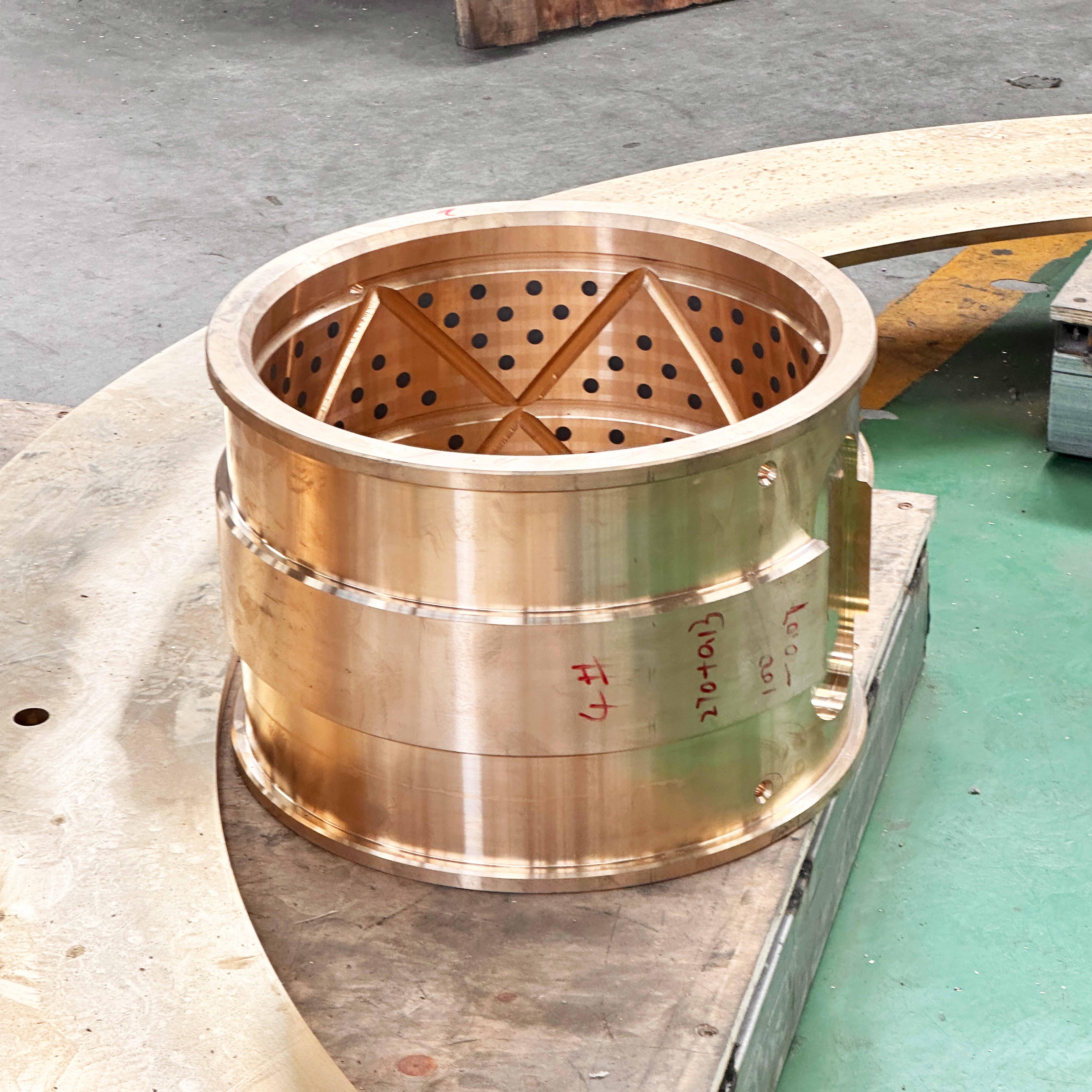

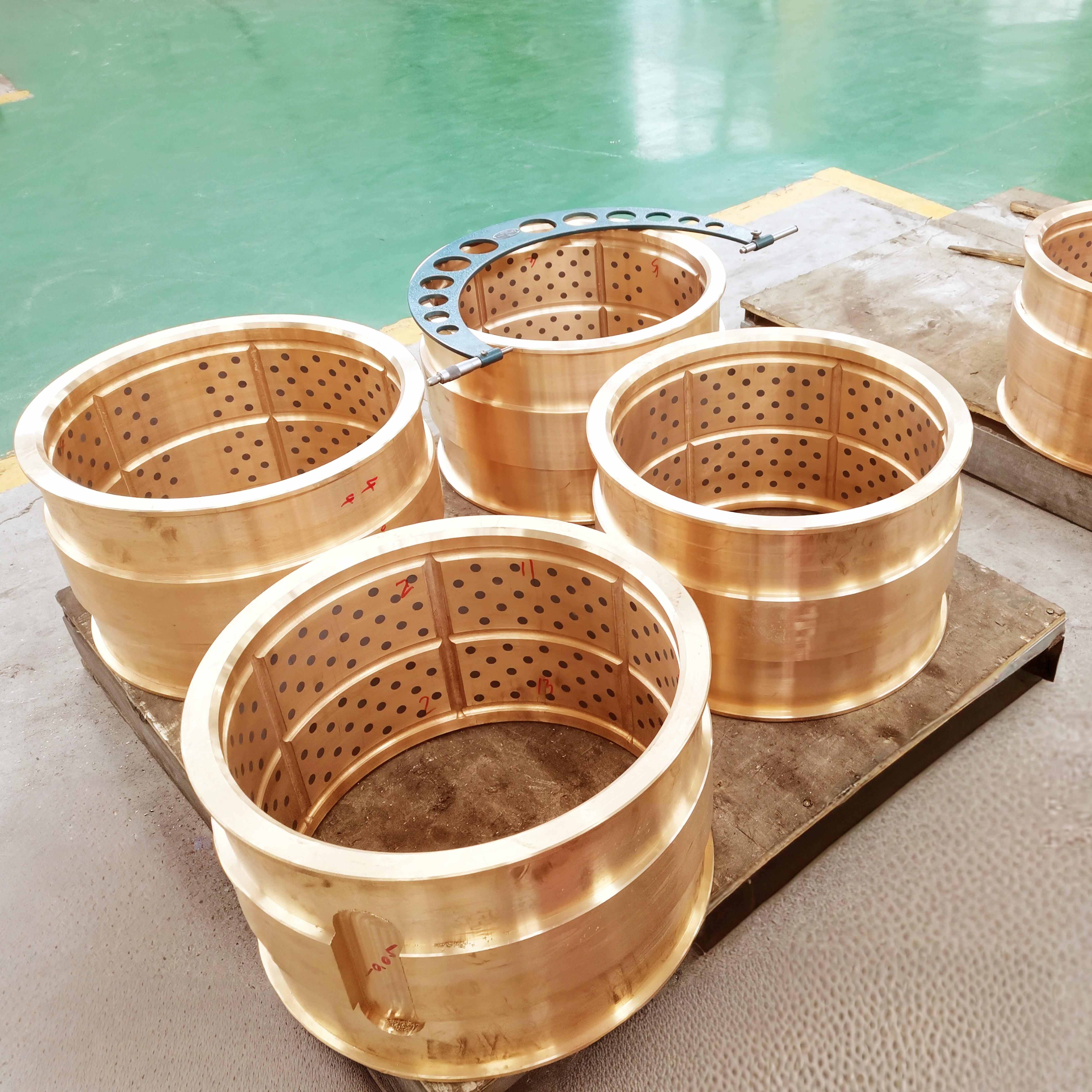

| 石墨铜 | 含石墨颗粒（如ZCuSn5Zn5Pb5+石墨） | 自润滑，免维护（如食品机械、无油环境） |
内径（d）：通常范围从几毫米到数百毫米（需与轴径匹配，常见H7/h6配合）。
外径（D）：根据安装孔设计，过盈量一般为0.02~0.05mm（压装式）。
长度（L）：影响承载面积，长径比（L/d）通常为0.5~1.5。
形位公差：圆度、圆柱度一般要求≤0.01mm，端面跳动需≤0.02mm。
| 参数 | 典型值（以锡青铜为例） | 测试标准 |
|---|---|---|
| 抗拉强度 | 200~300 MPa | GB/T 228.1 |
| 硬度 | HB60~120 | GB/T 231.1 |
| 允许压强 | 20~50 MPa（低速） | 与PV值相关 |
| PV值极限 | 3~10 MPa·m/s（干摩擦） | 综合压力与线速度 |
温度范围：
普通铜套：-50℃~+200℃
高温铜套（如铝青铜）：可达+400℃（需辅助冷却）。
线速度限制：
无润滑：≤0.5 m/s
油脂润滑：≤2 m/s
强制油润滑：可达5 m/s。
载荷类型：
径向载荷：主要承受方向（需计算比压）。
轴向载荷：法兰型铜套可承受部分轴向力。
摩擦系数：
干摩擦：0.1~0.3（石墨铜套可低至0.05）。
油润滑：0.01~0.08。
润滑方式：
油孔/油槽设计（如轴向油槽、螺旋油槽）。
预埋润滑脂（如锂基脂填充型）。
